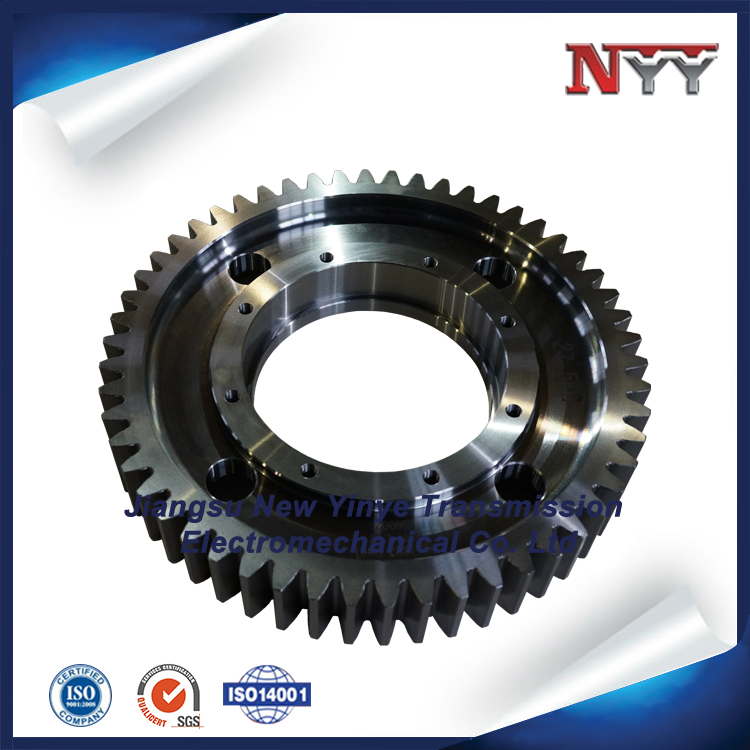

飲料包裝制造機械A(chǔ)ISI 4340鋼齒輪
飲料包裝制造機械4140鋼齒輪
飲料包裝制造機械4340鋼磨齒直齒輪
飲料包裝制造機械磨齒齒輪

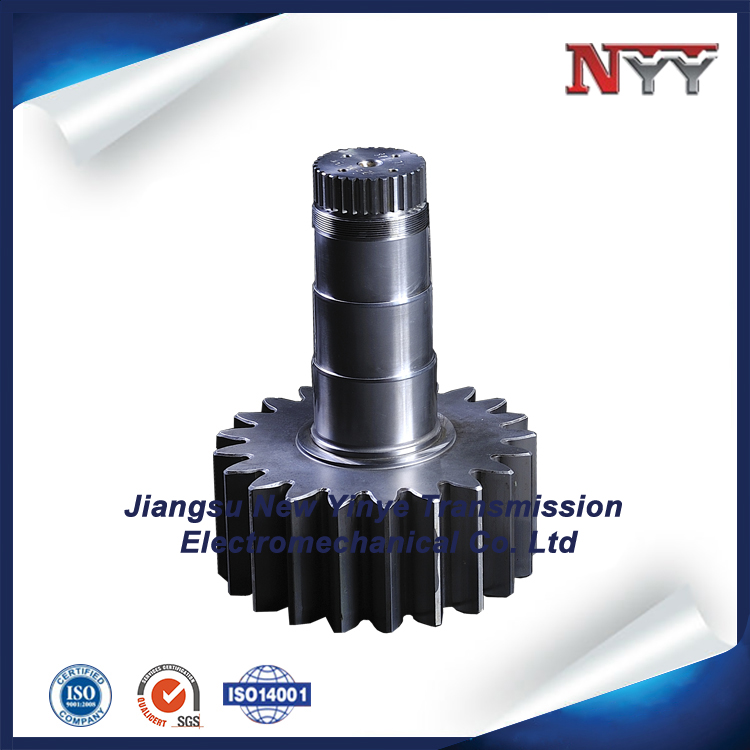

風電設備變槳齒輪軸

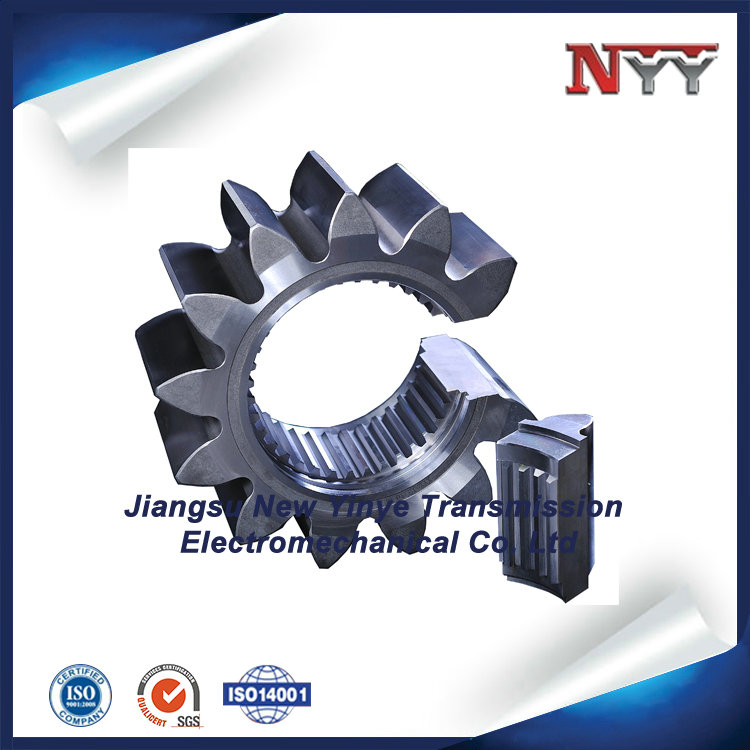

硬齒面滲碳磨齒齒輪,風電18CrNiMo7-6齒輪

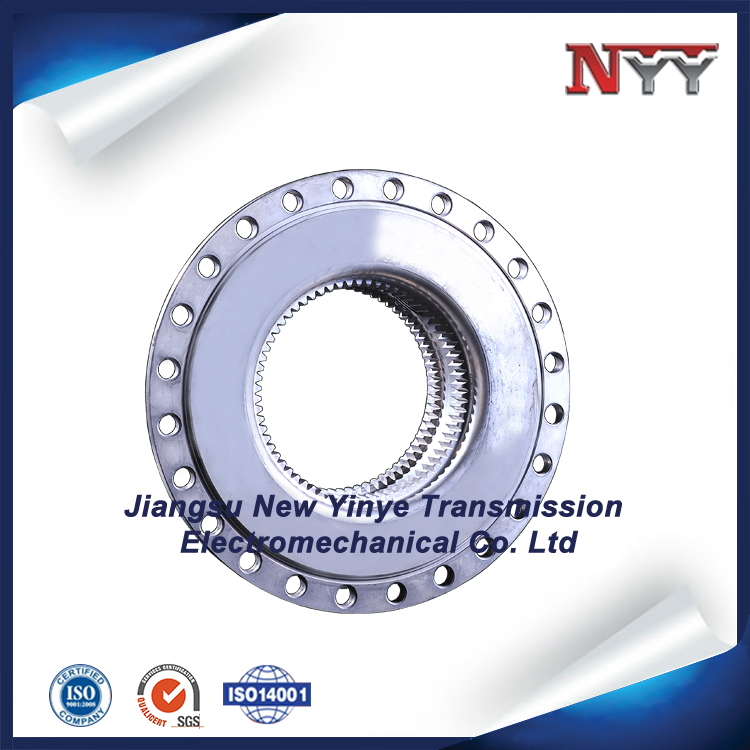

風電2兆瓦內齒圈
風電3兆瓦齒輪軸

起重機齒輪,卷揚機行星減速機內齒圈

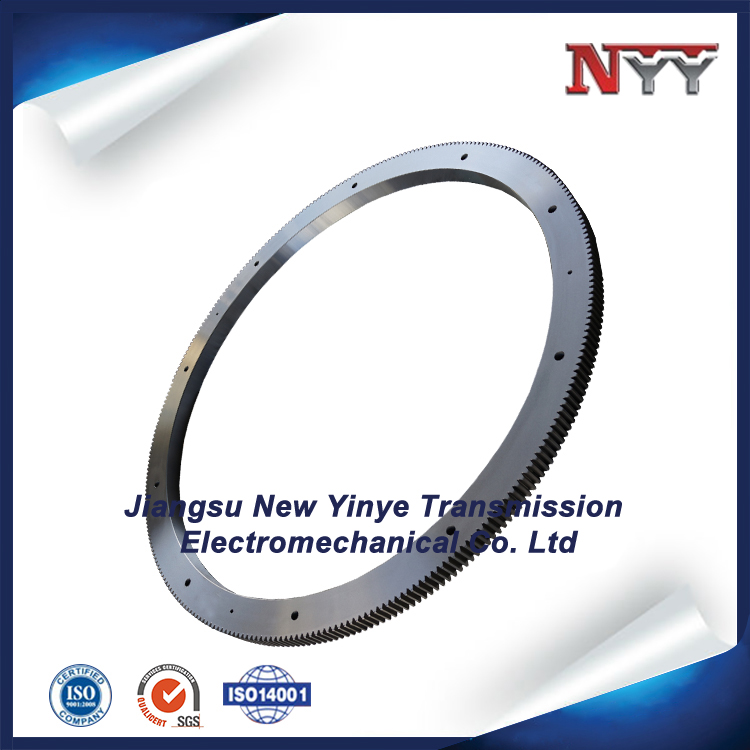

針織大圓機齒圈
針織大圓機大齒輪總成

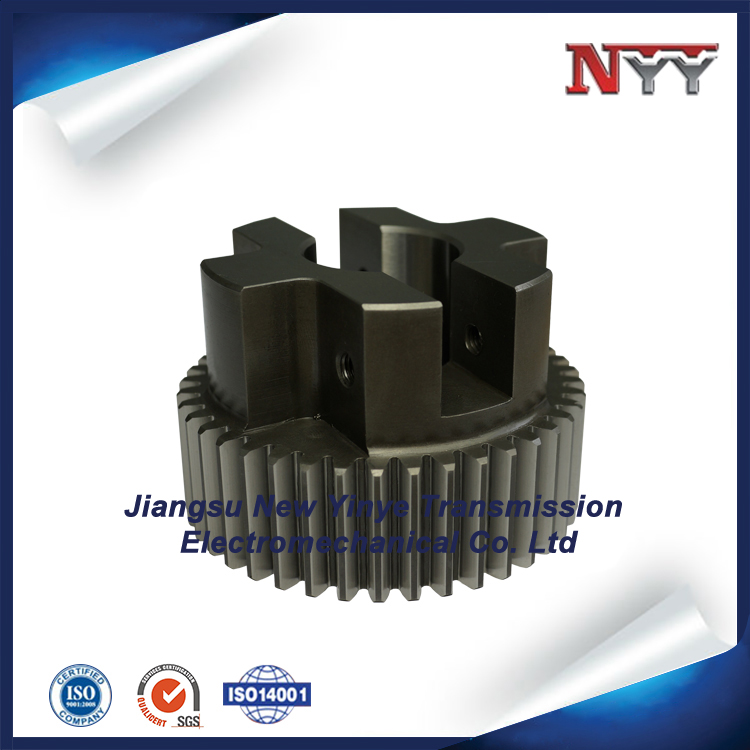

針織大圓機大齒輪

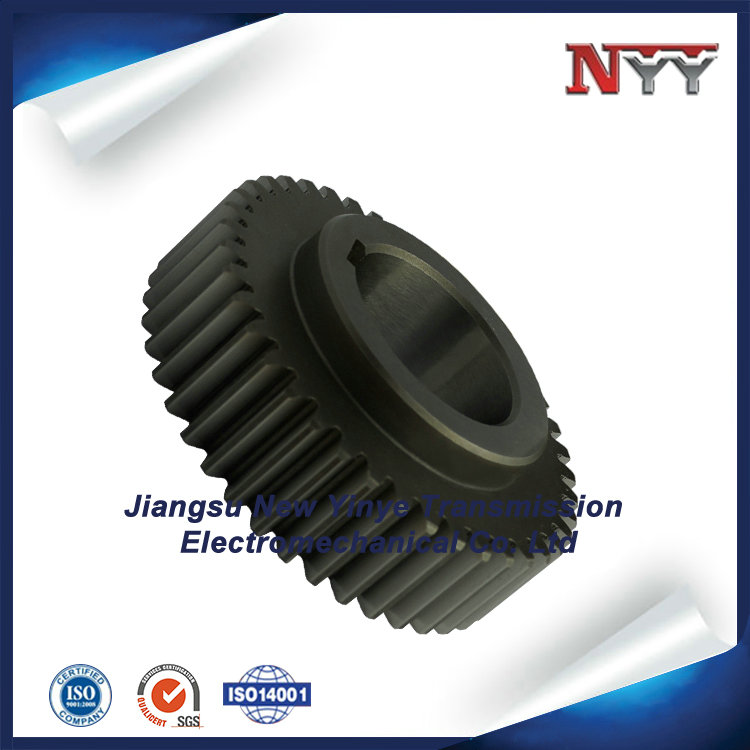

針織大圓機械傳動齒輪

離心機主齒輪組

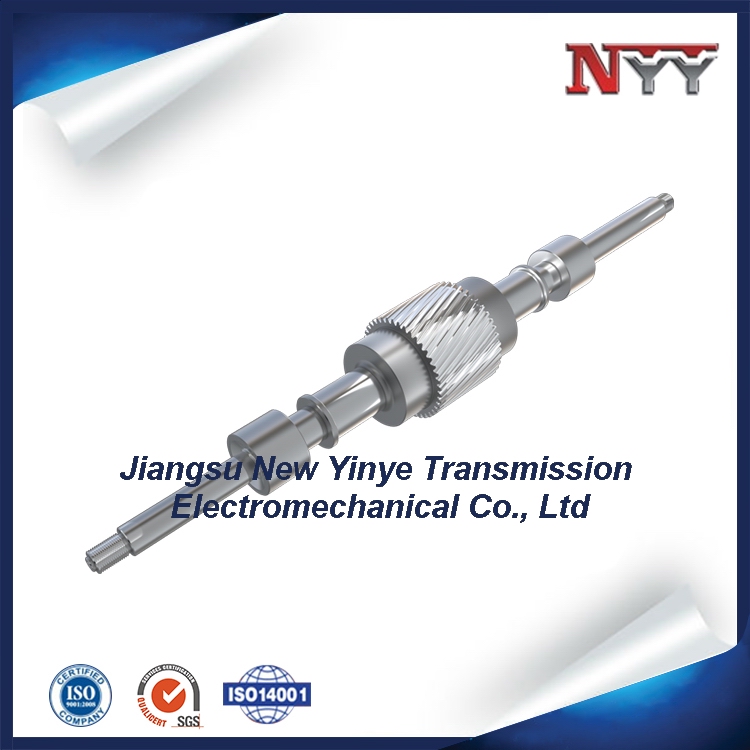

離心機低速齒輪軸

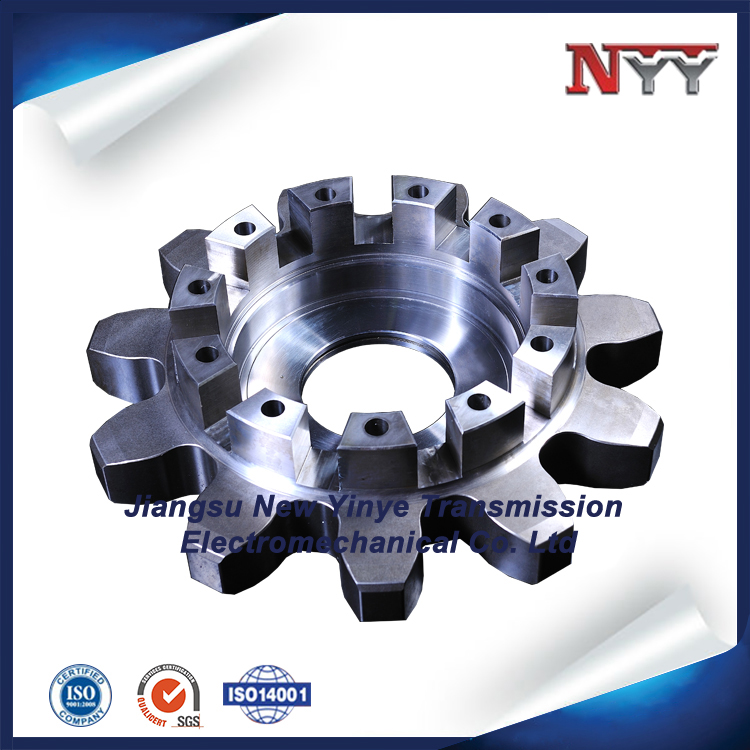

礦山機械行走驅動輪
礦山機械DIN 6齒軸

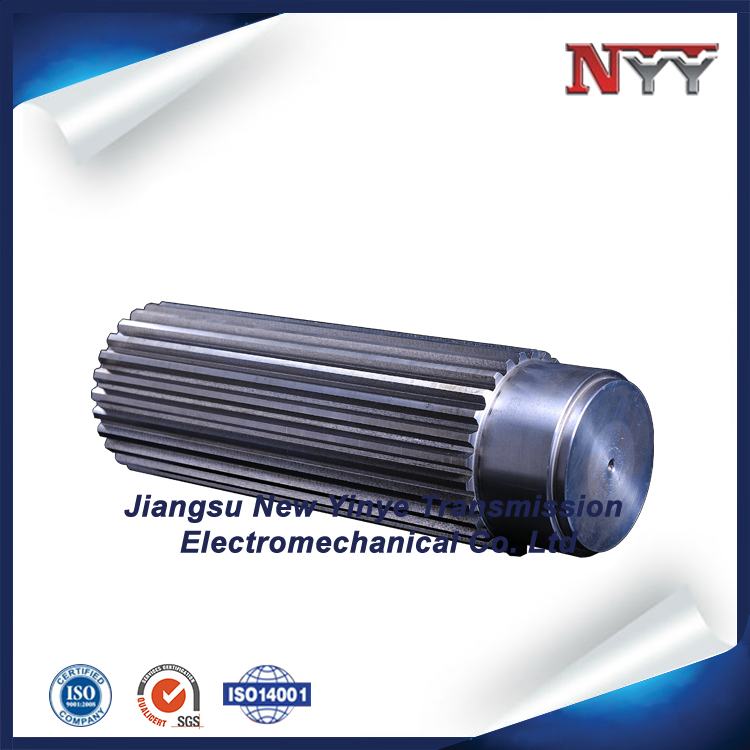

花鍵軸,礦山機械花鍵軸

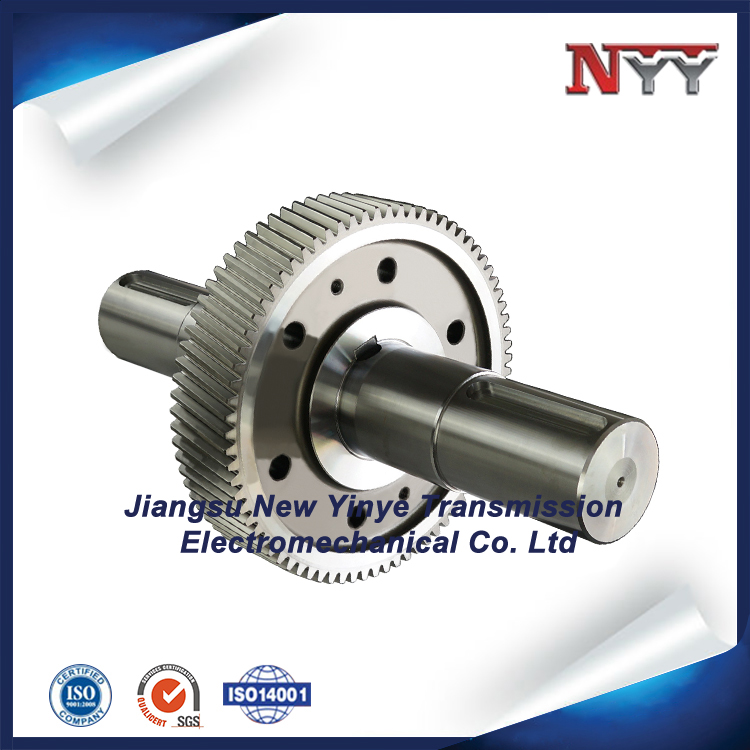

礦山機械17CrNiMo6硬齒面齒輪齒軸總成

高精度沖壓機硬齒面齒輪
高精度沖壓機齒輪磨齒

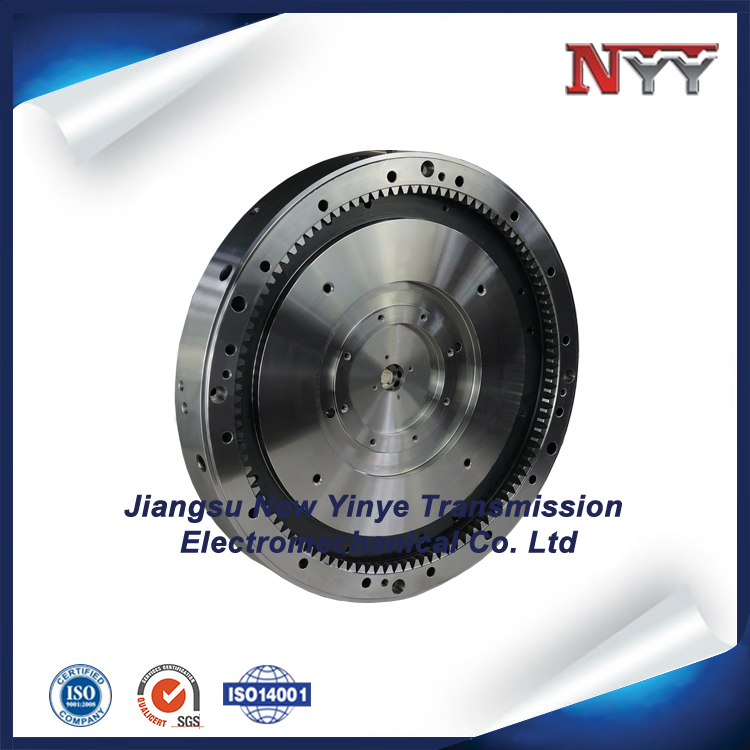

高精度沖壓機齒輪總成離合器

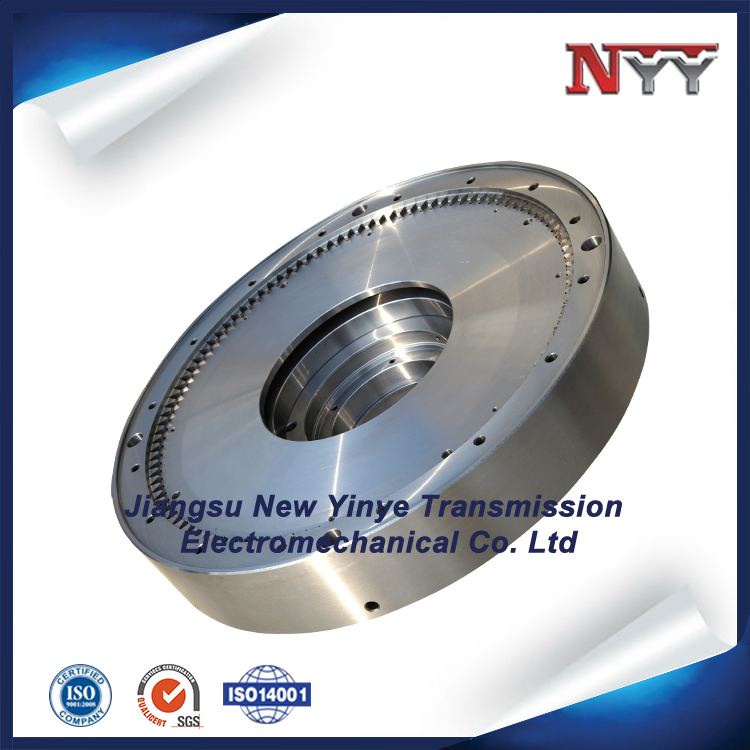

精密沖壓機高精度離合器齒輪總成

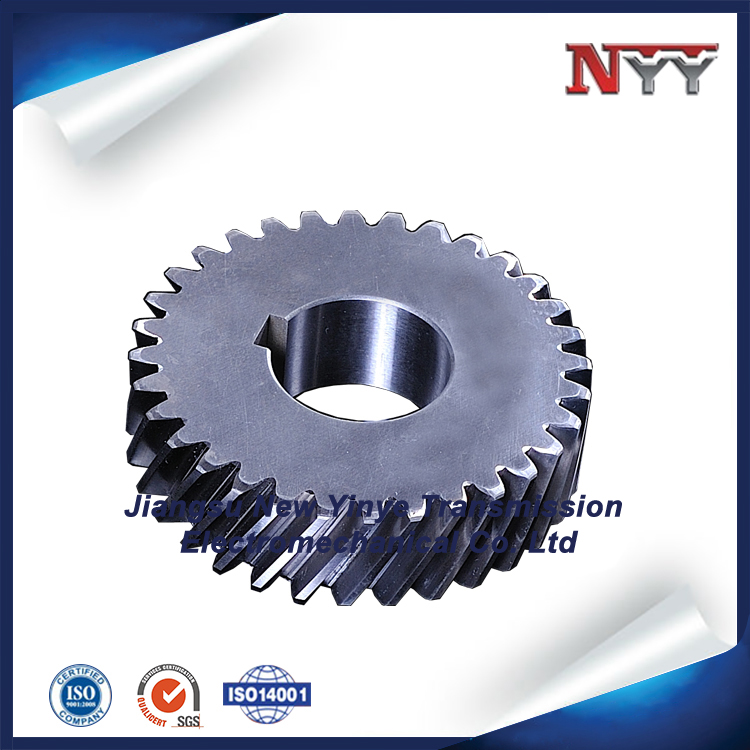

壓縮機齒輪DIN標準6級 AGMA標準11級

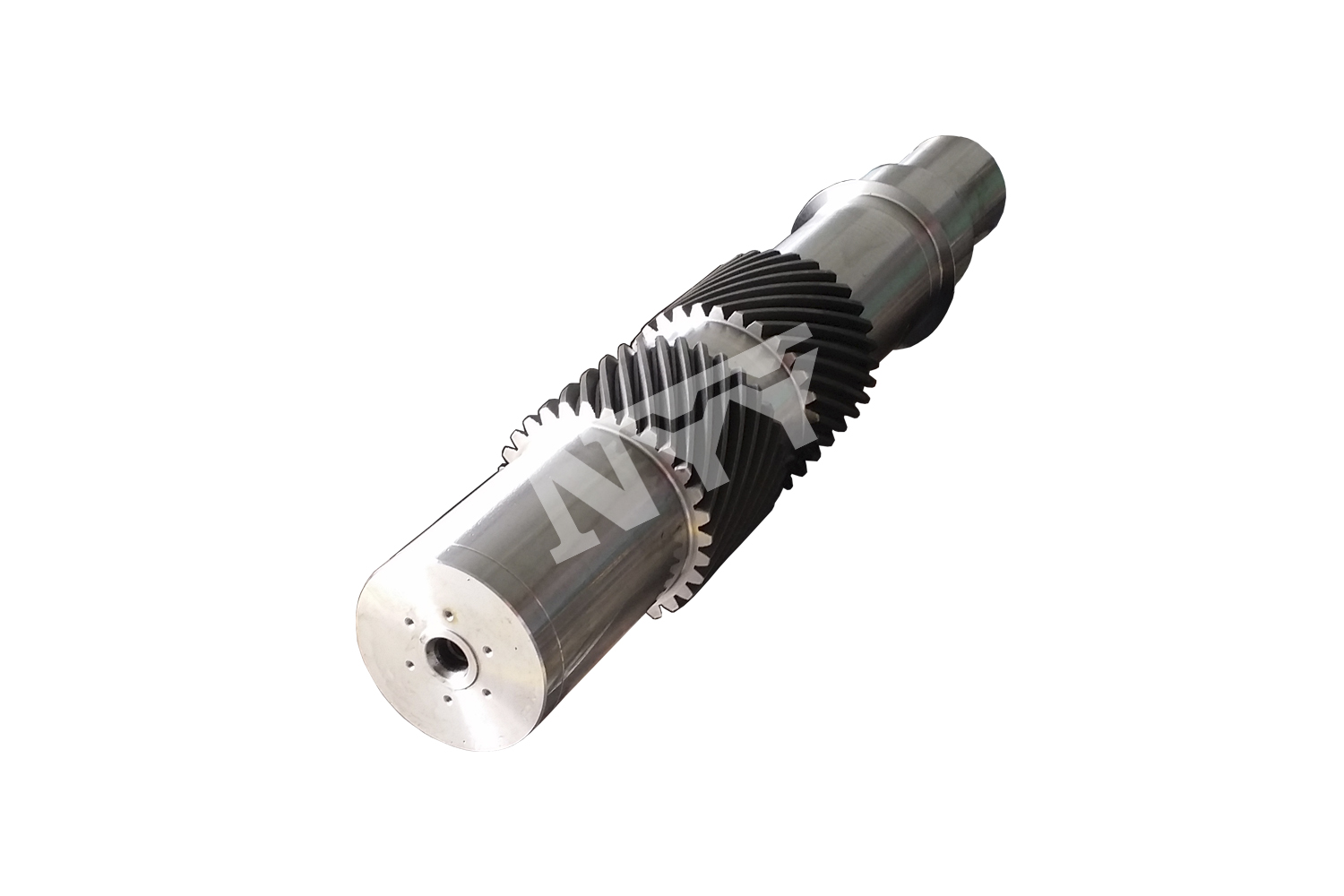

人字齒輪加工,蒸汽渦輪發電機齒輪箱42CrMo人字齒軸
42CrMo花鍵聯軸器

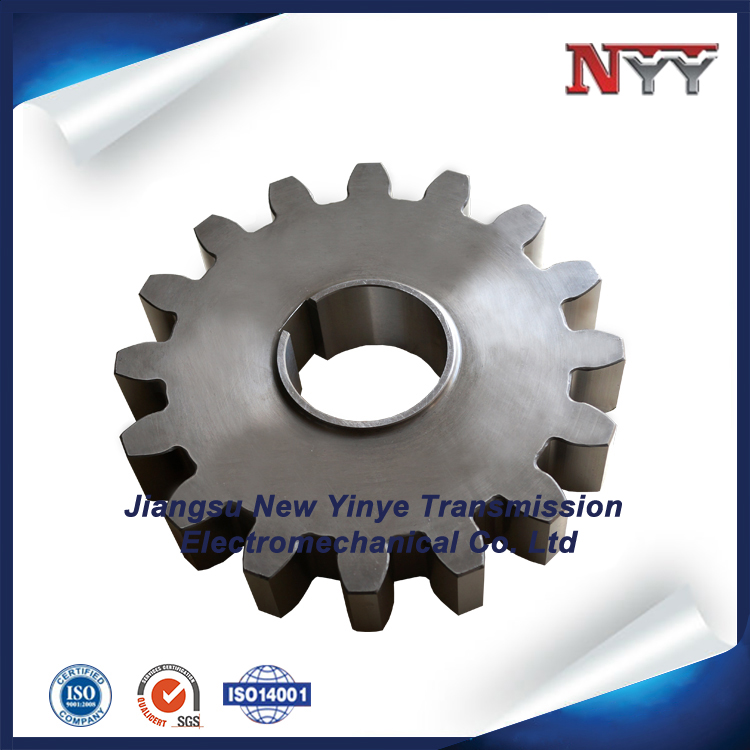

打樁機齒輪箱從動齒輪

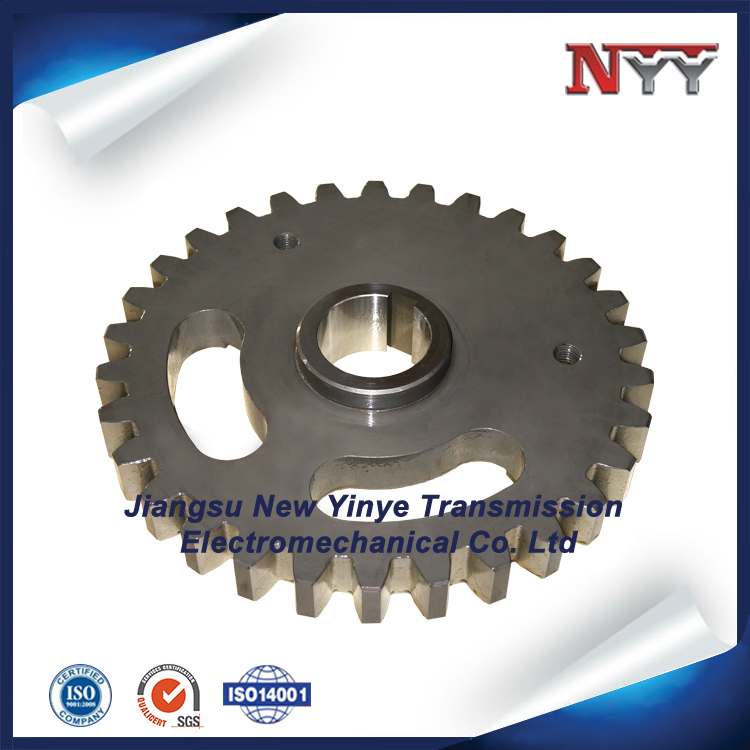

打樁機齒輪箱齒輪

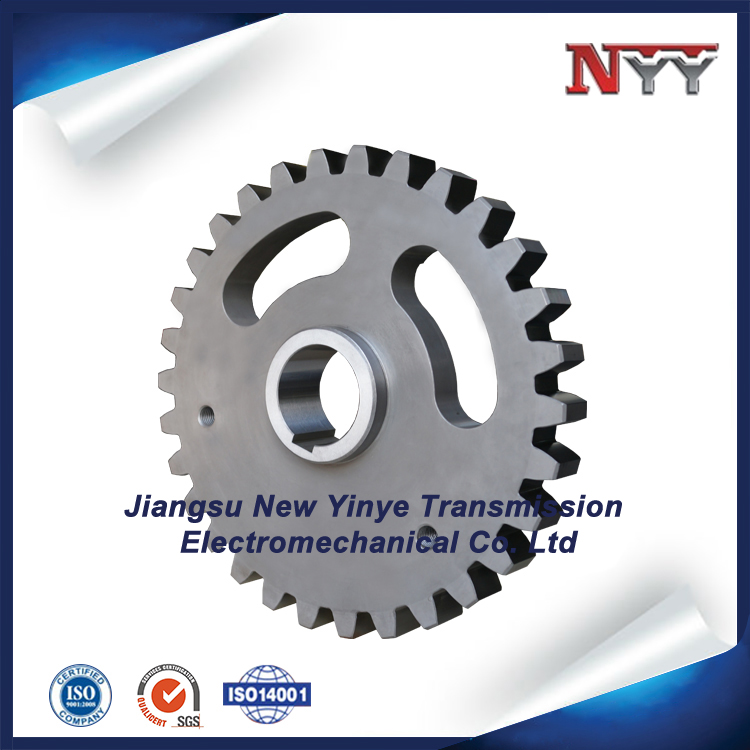

打樁機氮化齒輪

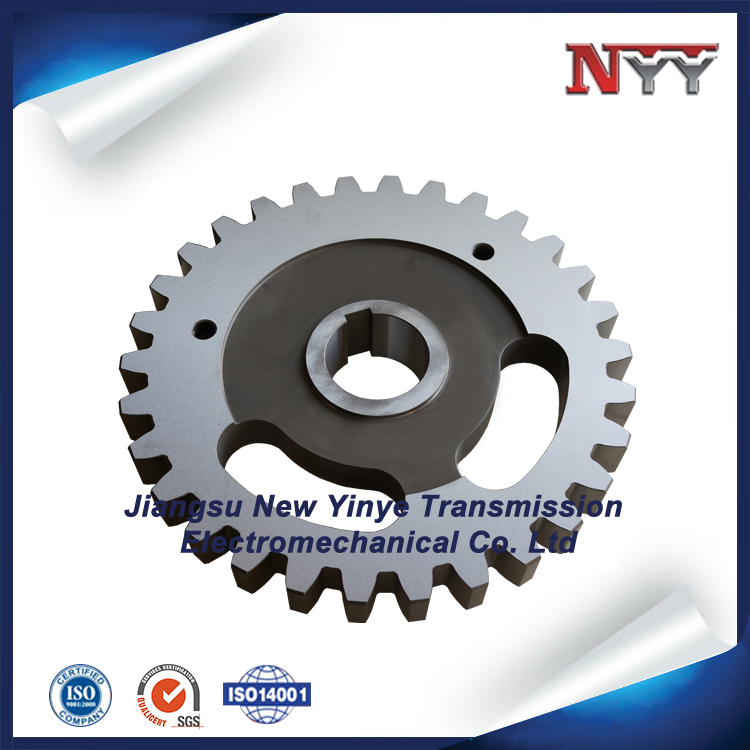

打樁機齒輪箱高速振動齒輪

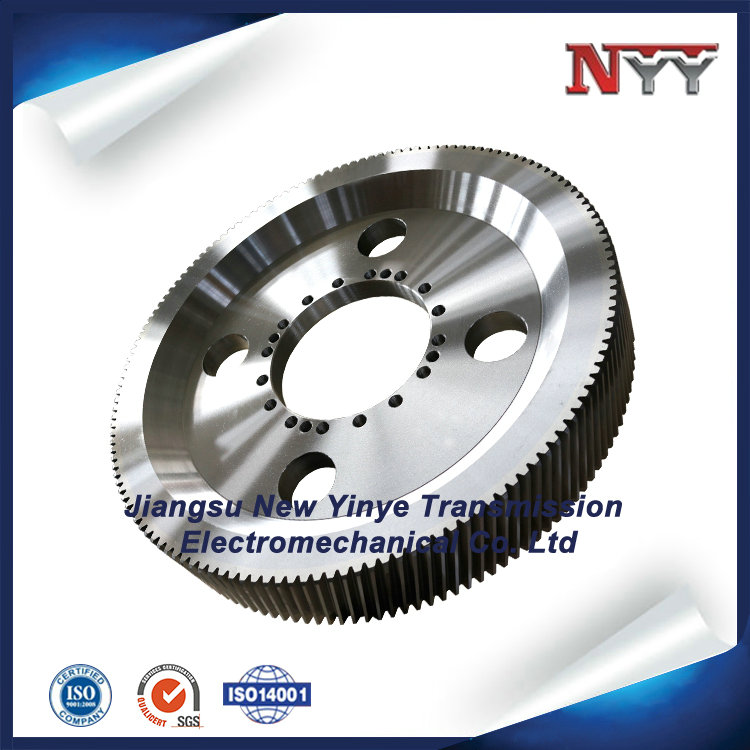

飼料機械硬齒面大模數斜齒輪
飼料機械大模數斜齒輪軸
飼料機械18CrNiMo7-6 ISO標準6級斜齒輪軸

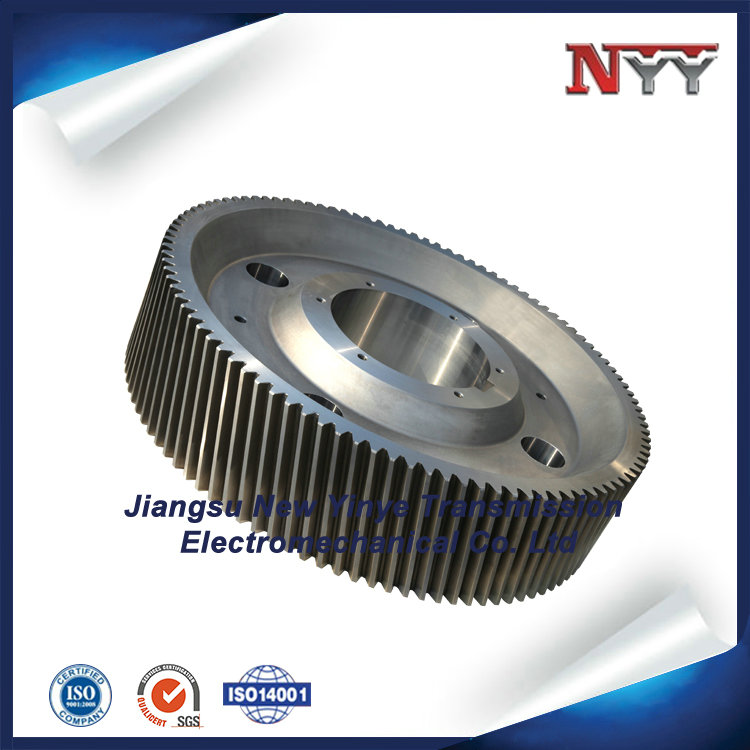

高精度漸開線圓柱齒輪

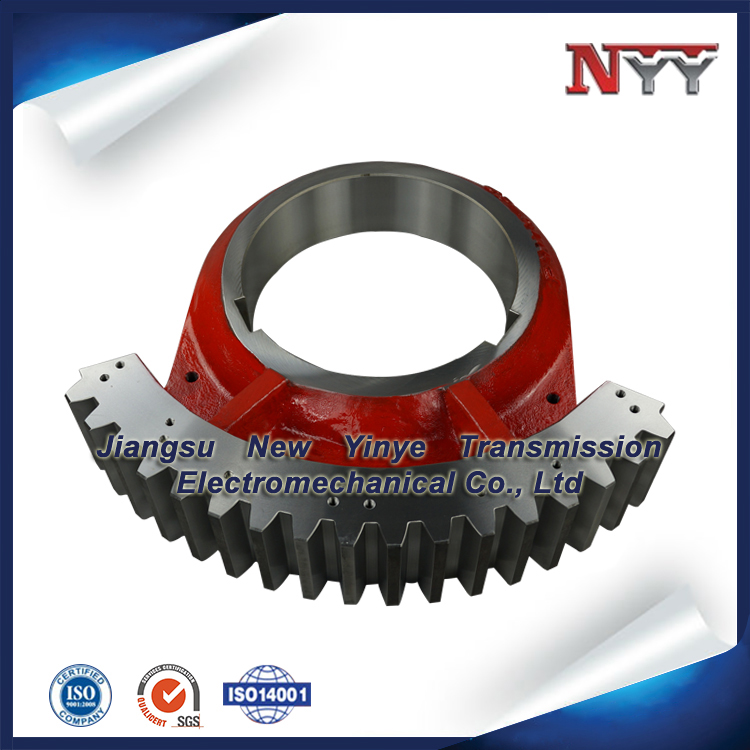

冶金機械軟齒面修形磨齒扇形鑄鋼齒輪

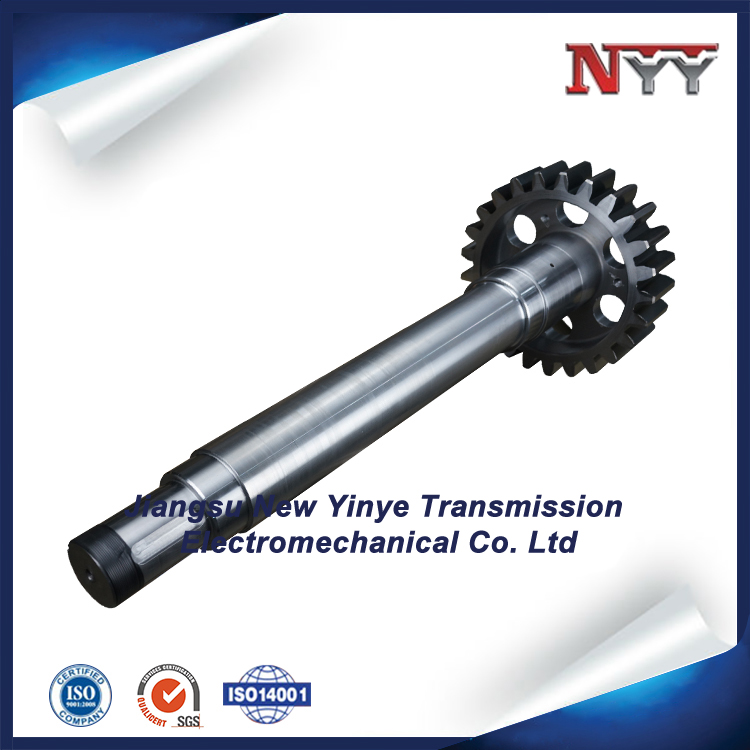

冶金機械直齒輪軸

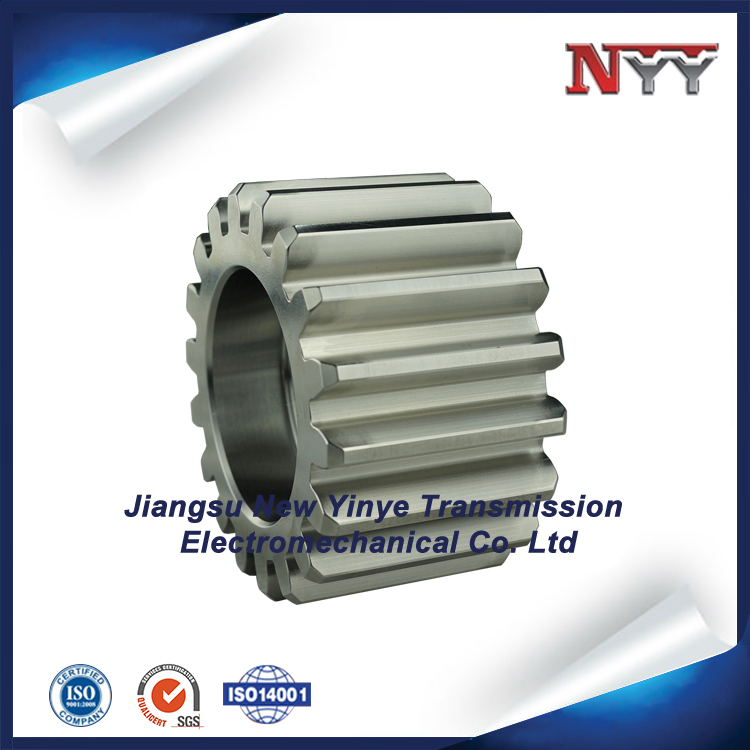

冶金機械直齒輪

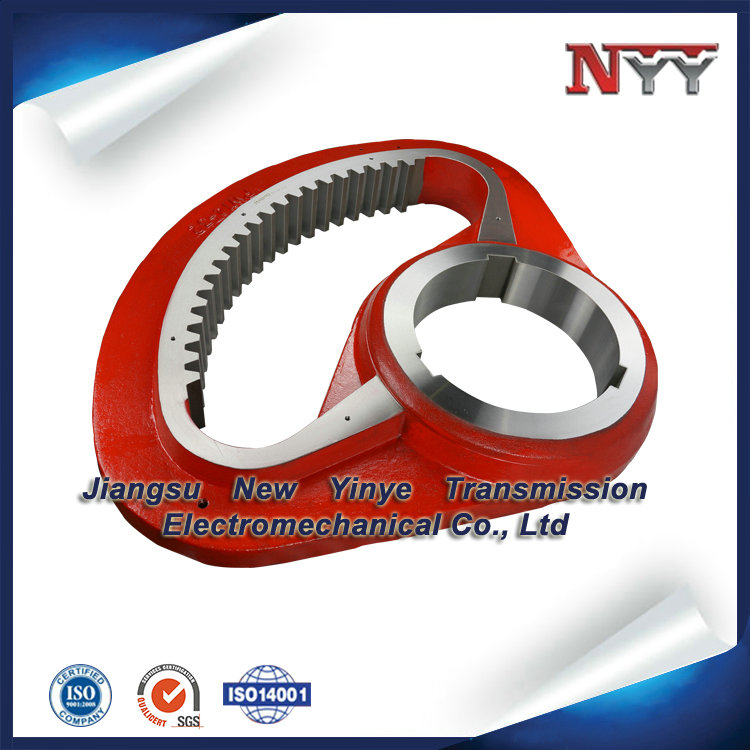

冶金機械扇形鑄鋼內齒輪

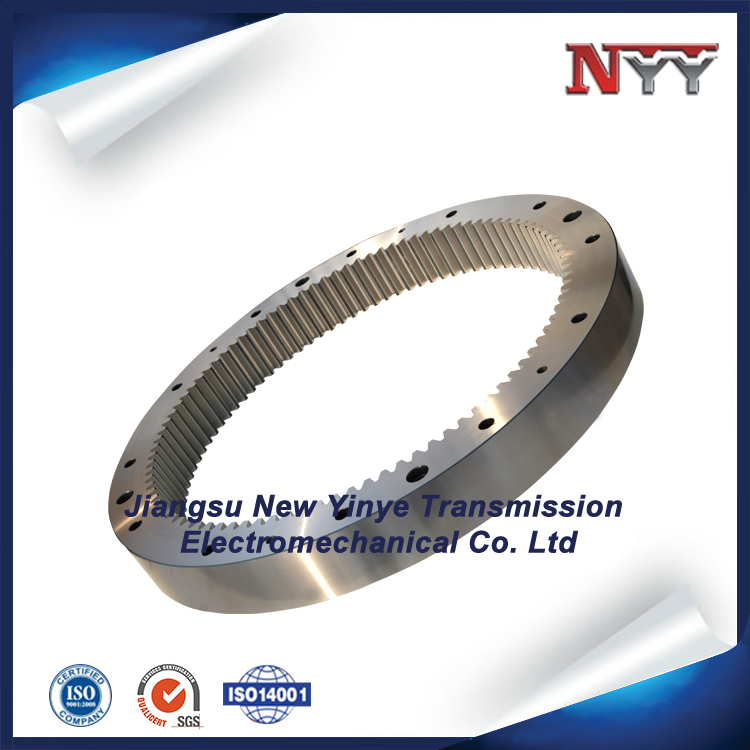

制作內齒磨齒工藝有哪些難點？

內齒磨齒是針對內齒圈的高精度精加工工藝，結合之前提到的新能源汽車、風電等領域?qū)X輪精度的高要求。它的核心難點主要集中在這幾個方面：

‌高精度控制難度大‌

當前行業對齒輪的精度要求已升級為“一齒三截面”，單個輪齒雙側18個空間點位的誤差都要合格，能穩定滿足該要求的磨齒設備極少，薄壁內齒圈很難穩定達到DIN8級精度。

‌工件裝夾易變形‌

內齒輪多為薄壁件，徑向剛度差，定位夾緊不當會直接引發齒圈徑向跳動、齒距誤差，甚至產生明顯的齒向變形，工件安裝偏心還會1:1直接轉化為齒形誤差。

‌刀具損耗與精度保持難‌

內齒磨削所用的砂輪尺寸偏小，加工淬硬后的高硬度內齒圈時，砂輪磨損速度快、精度保持壽命短，加工成本大幅提升，極易引發齒形加工誤差。

‌熱變形與余量控制難‌

滲碳淬火后的內齒圈壁薄、壁厚差大，冷卻不均會產生嚴重的橢圓、錐度變形，磨削余量很難把控：余量不足會導致后續無加工余量直接報廢，余量過大又容易引發齒面磨削燒傷、開裂，還可能磨掉淬硬層，影響齒輪使用壽命。

‌工藝協同復雜度高‌

內齒磨齒需要把控“粗磨-精磨-光整”三段工序的參數匹配，磨削過程中切削力分布不均，目前缺乏成熟的體系化方法來描述工藝參數對切削力的影響，工藝調試門檻很高。

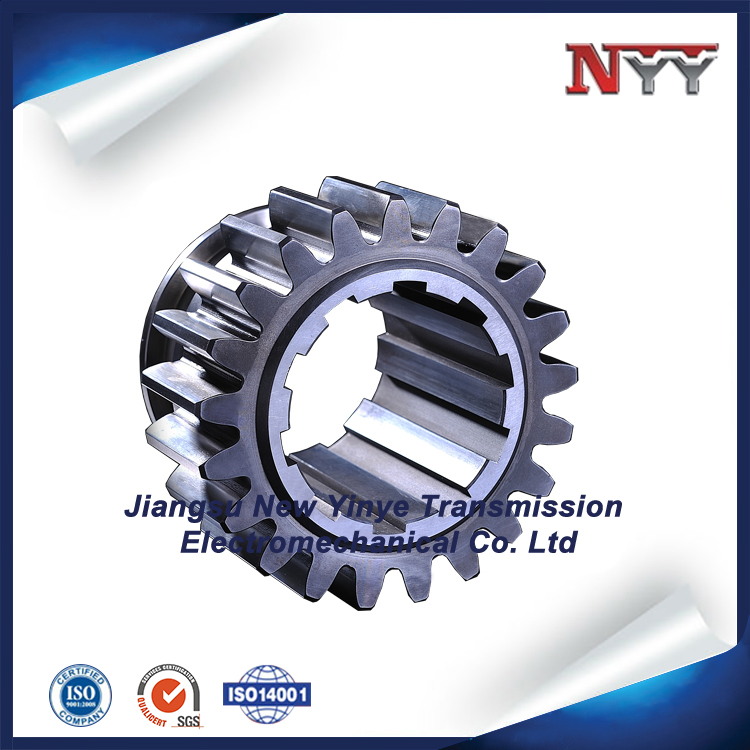

內花鍵齒輪質檢的方法

內花鍵齒輪的質檢可按檢測項目、檢測方法、適用標準分類開展。核心內容如下：

一、核心檢測項目

‌幾何尺寸類‌：大徑、小徑、齒槽寬、漸開線起止圓直徑，以及齒距累計誤差、齒形誤差、齒向誤差、齒圈徑向跳動等形位公差。

‌表面與材料類‌：表面粗糙度、表面缺陷，還有硬度、硬化層深度、金相組織、材料成分等指標。

‌性能類‌：裝配扭矩、疲勞強度、振動噪聲、鹽霧腐蝕抗力等。

二、常用質檢方法

‌量規綜合檢測法‌：依據GB/T3478.1標準，用綜合通端、止端花鍵塞規，快速管控作用齒槽寬的值，適合大批量穩定生產場景。

‌單項參數測量法‌：用兩根量棒測棒間距MRi，奇數齒可搭配3根量棒，也可通過齒輪檢測儀、三坐標測量機，單獨檢測齒距、齒形等單項誤差，適配小批量或工藝分析場景。

‌非接觸式檢測法‌：借助光學計量儀、機器視覺系統，掃描獲取齒廓全數據，還可直接比對CAD模型，同時完成輪廓和粗糙度檢測，精度高且不損傷工件。

三、參考執行標準

國內常用GB/T3478.1-2018，涉外場景可對應ISO4156、DIN5480等規范，不同標準的精度等級、變位規則存在差異，需按需選用。

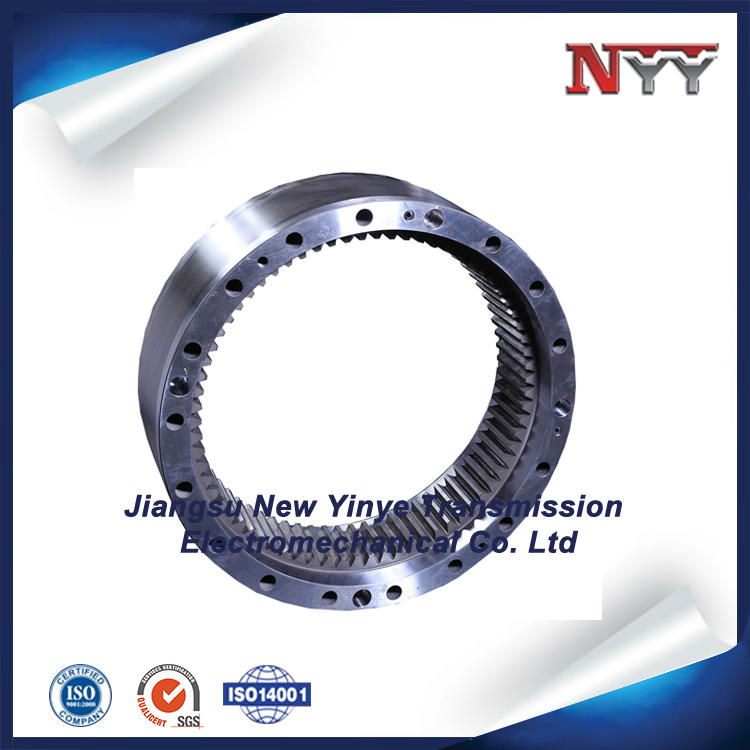

哪些機械設備中會用到內齒磨齒？

內齒磨齒是針對內齒輪圈的高精度精加工工藝，不少核心制造類設備都會用到它。主要集中在這些領域：

‌風電、礦山重型齒輪箱‌

大型內齒磨齒機專門用來加工大功率發電機組、重型齒輪箱里的大尺寸精密內齒輪，保障重載工況下的傳動穩定性。

‌人形機器人關節機構‌

機器人關節的行星齒輪機構里的內齒輪，需要用內齒磨齒工藝加工，以此滿足關節傳動的高精度、低回程間隙要求。

‌新能源汽車傳動系統‌

適配新能源汽車的變速箱、輪轂電機等部件的內齒圈加工，內齒連續展成磨齒工藝效率是傳統工藝的5-8倍，能適配這類產品的批量高精度生產需求。

‌航空航天精密傳動部件‌

用于加工航空裝備里對傳動平穩性、可靠性要求的高精度內齒輪，保障裝備的運行精度。

‌精密刀具制造設備‌

插齒刀、剃齒刀這類高精度齒輪刀具的內齒部分，也需要通過內齒磨齒完成精加工，保障刀具自身的加工精度。

‌其他通用裝備‌

船舶、能源、印刷機械、紡織機械等領域的配套齒輪箱，也會用到內齒磨齒加工的內齒輪，保障裝備長期穩定運行。

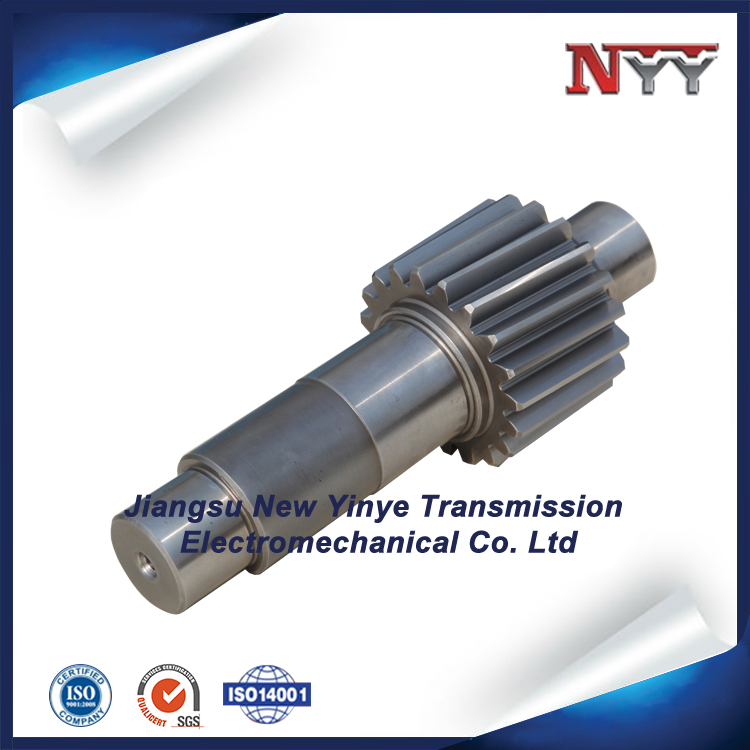

高速齒軸在起重機里的作用

高速齒軸承接電機高速動力，初次減速增扭，為卷筒提供起重所需大扭矩。

傳遞高速動力

連接電機與減速箱輸入端，電機輸出高轉速低扭矩，靠高速齒軸把旋轉動力送入減速器，是動力輸入的核心傳動軸。

初步減速配合

高速齒軸自帶小齒輪，和減速箱內大齒輪嚙合，完成級降轉速、放大扭矩，把電機高速轉換成起重需要的低速大力。

穩定傳動、緩沖載荷

運轉時平穩傳導動力，起吊瞬間的沖擊載荷，減少電機與減速箱之間的震動，保護電機輸出端。

保障起吊調速響應

起重機升降、快慢切換全靠電機轉速變化，高速齒軸直接承接電機轉速，保證調速靈敏，實現重物平穩起升下放。
